ННЗ - 3 - 2

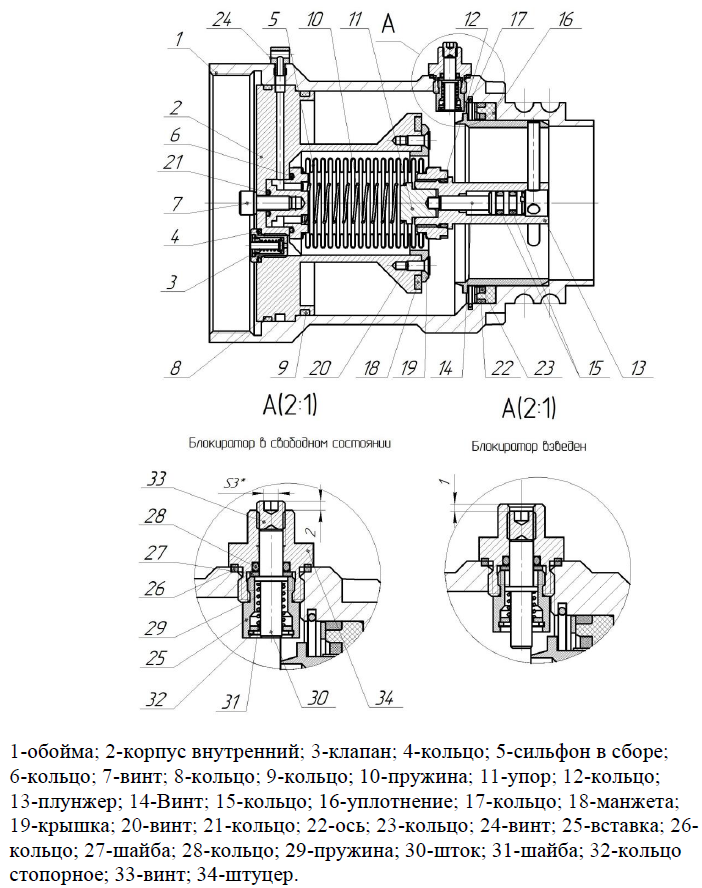

состоит из наконечника 1717.30.00.00.00-02, регулятора давления 1717.31.00.00.00-01, крана шарового с фильтром 1717.32.00.00.00 с внутренней резьбой G2 под штуцер гибкого рукава.
Присоединительные и установочные размеры выполнены согласно ГОСТ 13475-68, ГОСТ 6357-81 (в том числе и требованиям международного стандарта ISO 45:1990).
ННЗ изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150-69 для работы при температуре от минус 50оС до плюс 50оС.
По устойчивости к механическим воздействиям ННЗ должен соответствовать вибрационному исполнению F1 по ГОСТ Р 52931-2008.
ННЗ эксплуатируются во взрывоопасных зонах 1, 2 согласно
ГОСТ 30852.9-2002 (МЭК 60079-10:1995).
Технические характеристики ННЗ - 3 - 2
| Наименование параметров | Значение параметра |
| Условный проход, мм | 65 |
| Пропускная способность, л/мин, не более | 1300 |
| Рабочее давление, МПа, не более | 1,0 |
| Потери напора, МПа, не более | 0,1 |
| Давление, поддерживаемое регулятором давления на выходе ННЗ, кг с/см2: | 3,2 ± 0,3 |
| Температура окружающей среды, °С | от минус 50 до плюс 50 |
| Относительная влажность, % | до 98 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Рабочая среда | Светлые нефтепродукты |
| Тонкость фильтрации, мкм | 100 |
| Материал корпуса | Алюминиевый сплав АК12 |
| Герметичность затворов по ГОСТ 9544-2015 | класс «А» |
| Габаритные размеры, мм | 478х435 |
| Масса, кг | 8,85 |
Руководство по эксплуатации 1717.00.00.00.00-10 РЭ
