ПЖ 4-25 070.22.00.00

предназначен для измерения количества жидкости вязкостью от 0,55 до 40 мм2/с в составе топливораздаточных колонок по ГОСТ 9018-89. Измеритель предназначен для эксплуатации в макроклиматических районах с умеренным климатом при температуре окружающей среды от - 40 до плюс 40 °С и относительной влажности 80% при 20 °С в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

Устройство и принцип работы Измерителя объема ПЖ 4-25 070.22.00.00

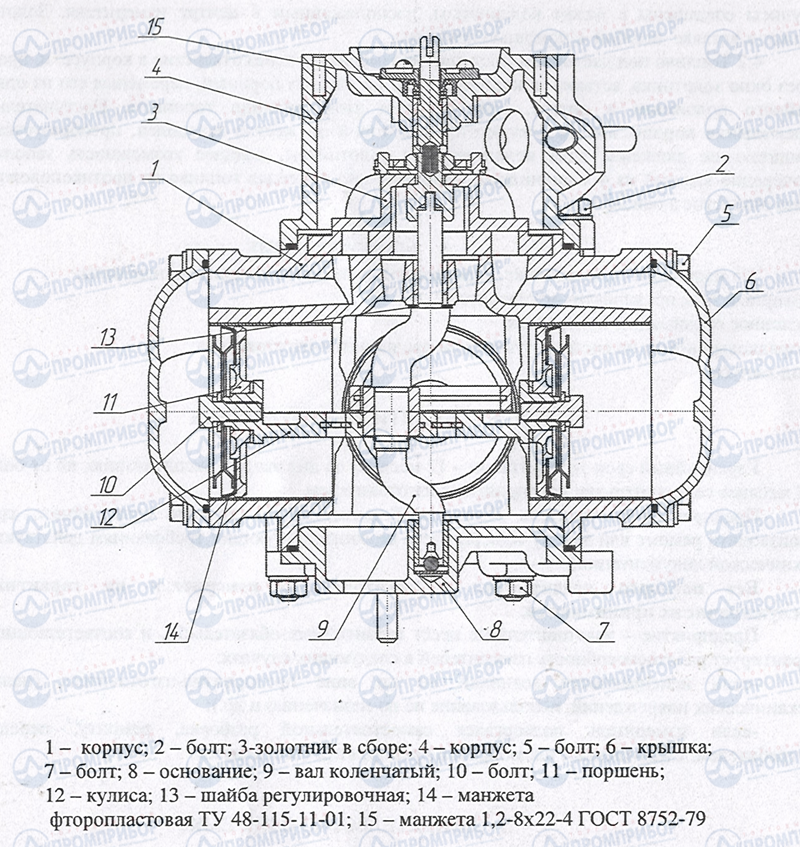

Измеритель объема нефтепродуктов ПЖ 4-25 является 4-х поршневым. Противоположные поршни попарно соединены друг с другом при помощи кулисы 12. Поршни 11 снабжены манжетами 14, которые обеспечивают требуемое уплотнение между поршнем и цилиндром. Кулисы соединены с валом коленчатым 9, расположенным в центре измерителя. Золотник прижат к вставке шайбой с помощью пружины. Топливо поступает под давлением в измеритель через отверстие в корпусе и пройдя через окно золотника, вставки и корпуса, давит на один из поршней, перемещая его из одного крайнего положения в другое, заполняя при этом цилиндр топливом. Поступательное перемещение поршня вместе с кулисой, на которой он жестко закреплен, преобразуется во вращательное движение вала коленчатого с золотником, дающее возможность заполнять поочередно каждый из 4-х цилиндров, одновременно вытесняя топливо из противоположного через отверстие в основании.

Технические характеристики ПЖ 4-25 070.22.00.00

Основные параметры	Значение
Диаметр условного прохода, мм	25
Циклический объем, л	0,5
Расход номинальный л/мин	50
Расход максимальный л/мин	60
Расход минимальный л/мин	5
Класс точности	0,25
Минимальная доза измерения, л, не более	2
Рабочее давление измеряемой жидкости (топлива), МПа (кгс/см2), не более	0,3 (3)
Масса, кг, не более	20
Габаритные и присоединительные размеры, мм	273х229
