Розетка 689.02.00.00

предназначена для соединения электрических цепей автоцистерн с установками АСН и служат для передачи данных с датчиков на пульт управления при осуществлении слива/налива нефтепродуктов при температуре окружающего воздуха от минус 60ºС до плюс 40°С по ГОСТ15150-69. Розетки изготовлены с учетом требований европейского стандарта EN 13922:2003. Розетки предназначены для эксплуатации в районах, соответствующих климатическому исполнению УХЛ, категории размещения 1.1 по ГОСТ15150-69. Степень защиты от проникновения влаги и пыли IР54 по ГОСТ 14254-96. Розетки изготовлены в соответствии сТУ 3689-011-83014583-2013. Гарантийный срок эксплуатации розеток – 12 месяцев со дня ввода розеток в эксплуатацию, но не более 18 месяцев с момента отгрузки с предприятия.

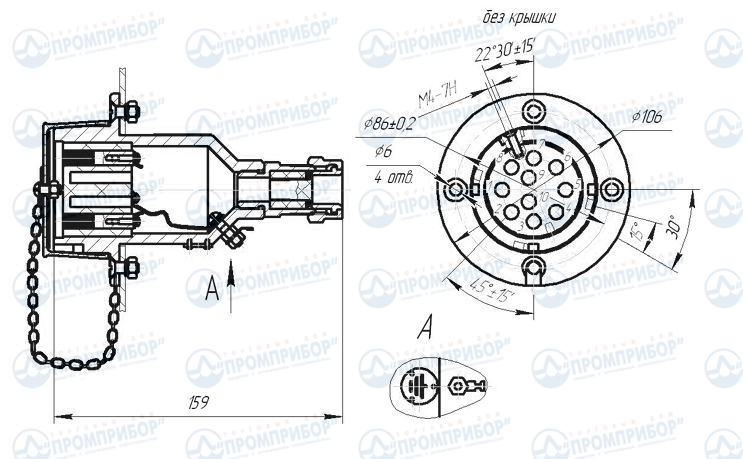

Габаритные и присоединительные размеры розетки 689.02.00.00

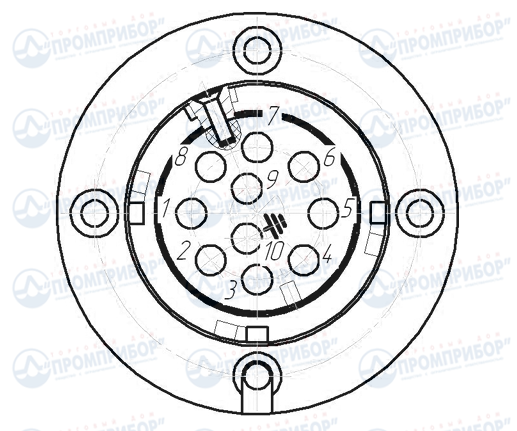

Схема контактов розетки 689.02.00.00

1 - 8 соединительные контакты;
9 – 10 заземляющее соединение.
